 tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Tác giảThông điệp
ngocsg
Thành viên nhiệt tình
Thành viên nhiệt tình


Tên Thật : truevison
Tổng số bài gửi : 166
Ngày gia nhập : 09/06/2010
Tuổi : 31
Đang sống tại : Thừa Thiên Huế
Làm việc tại : nông thôn
Giới tính : Nam

Bài gửiTiêu đề: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-06-09, 2:39 pm

em là thành viên mới của diễn đàn, nhân tiện đây mình muốn hỏi các bác về kinh nghiệm chế chảo c band,
hồi trước mình cũng đọc được thông tin về chế tạo chảo ở các diễn đàn như dvb.vn, ddth.com tuy nhiên chưa
đc biết cụ thể lắm. mong bạn nào có kinh nghiệm rùi có thể hướng dẫn mình cụ thể?
fwetrfd
Về Đầu Trang Go down
lnb01
Moderators
Moderators


Tên Thật : Trường
Tổng số bài gửi : 1078
Ngày gia nhập : 09/06/2010
Tuổi : 29
Đang sống tại : Đắk Lắk
Làm việc tại : Paraside
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-06-09, 3:29 pm

đây là hình ảnh của 1 chảo không lồ tự chế:



sorry vì spam hihiihi

ewrwe
Về Đầu Trang Go down
lnb01
Moderators
Moderators


Tên Thật : Trường
Tổng số bài gửi : 1078
Ngày gia nhập : 09/06/2010
Tuổi : 29
Đang sống tại : Đắk Lắk
Làm việc tại : Paraside
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-06-09, 3:32 pm

mình nghĩ cách đơn giản nhất là dùng những đĩa cd cũ ghép xung quanh chảo như hình dưới đây.
bởi vì mặt trong của đĩa cd cũng phản xạ sóng rất tốt:


sdsgfd
Về Đầu Trang Go down
dvbvip
Thành viên chính thức
Thành viên chính thức


Tên Thật : Thắng "Khùng"
Tổng số bài gửi : 36
Ngày gia nhập : 03/06/2010
Tuổi : 26
Làm việc tại : TỰ DO
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-06-09, 3:41 pm

cho mình tham gia tý không biết ở việt nam có loại chảo này không nhỉ:

mình trông nó nhẹ gọn và chắc chắn quá
Về Đầu Trang Go down
trungduc91
Administrator
Administrator


Tên Thật : Trần Trung Đức
Tổng số bài gửi : 1536
Ngày gia nhập : 03/03/2010
Đang sống tại : Lâm Đồng
Làm việc tại : DLU
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-06-09, 4:42 pm

đây là một tài liệu về thiết kế anten chảo parabol mình dịch bằng google, các bạn tham khảo nhé:
thiết kế Anten vệ tinh
Tất cả các anten thu vệ tinh đều là kết hợp một đường cong hình parabol vào việc thiết kế các phản xạ của họ hình cái bát. Các đường cong hình parabol có tài sản của tất cả các tia phản ánh sự việc đến cùng trục của phản xạ đối xứng với một tập trung phổ biến nằm ở phía trước và trung tâm. Các ăng ten parabol khả năng để khuếch đại tín hiệu là chủ yếu chi phối bởi tính chính xác của đường cong hình parabol này. Ăng ten nghèo thực hiện có thể do không chính xác trong khuôn được sử dụng để sản xuất các bề mặt phản xạ. Thường xuyên hơn, tuy nhiên, hiệu quả thấp ăng ten được gây ra bởi sự thất bại của bộ cài đặt để nắm bắt được tầm quan trọng của việc sử dụng các kỹ thuật lắp ráp ăng ten tốt.


Antenna Vật liệu và Xây dựng

phản xạ phải được xây dựng trong số kim loại để phản ánh các tín hiệu lò vi sóng đến. Một số phản xạ ăng ten xuất hiện được sản xuất ra nhựa hoặc Fiberglas, tuy nhiên, những món ăn có chứa một vật liệu kim loại lưới nhúng phản ánh các tín hiệu vệ tinh đến.
Solid một mảnh anten nhất thường là người biểu diễn tốt nhất bởi vì không có lỗi lắp ráp và họ sẽ duy trì hình dạng chính xác của mình qua các đời của hệ thống. Solid petalized xây dựng ăng-ten trong số bốn hoặc nhiều hơn các phân đoạn nói chung là tốt nhất biểu diễn tiếp theo. lỗi lắp ráp tiềm năng được giới hạn cho các biến thể dọc theo đường nối giữa các cánh hoa.



Bộ cài đặt có thể dễ dàng kiểm tra trực quan trong quá trình lắp ráp các đường nối để đảm bảo rằng không có biến thể trong các đường cong bề mặt từ một trong những cánh hoa kế tiếp. One-piece và ăng-ten petalized cũng có sẵn trong một hình thức đục. Đường kính của các lỗ thủng là một hàm của bước sóng tín hiệu: quá nhỏ để vượt qua hay cộng hưởng với bước sóng của các tín hiệu vi sóng đến nhưng cũng đủ lớn để vượt qua ánh sáng để giảm thiểu tác động môi trường của ăng-ten.

Mesh ăng-ten là những người dễ bị lỗi xây dựng. Quá trình xây dựng hai phần bao gồm việc xây dựng một khung hỗ trợ và một loạt các tấm lưới linh hoạt. Trình cài đặt gắn lưới vào khung bằng cách sử dụng một loạt các clip kim loại hoặc đinh vít kim loại tấm. Mesh ăng-ten cũng là rất dễ mắc các hiệu ứng môi trường. Mưa bão gió, ví dụ, có thể nới lỏng các clip giữ lưới để khung và biến dạng đường cong từ hình dạng ban đầu của nó hoặc thậm chí thổi ra một hoặc nhiều các tấm lưới. Bộ cài đặt nên kiểm tra các ăng ten khoảng trong quá trình cài đặt. Đóng lại sự chú ý phải được thanh toán làm thế nào để các cánh hoa khác nhau phù hợp với nhau. Bề mặt phản xạ sẽ xuất hiện để được liên tục, với sự thay đổi tối thiểu từ cánh hoa để cánh hoa và vài bumps đáng chú ý hoặc sóng dọc theo bề mặt của ăng-ten lưới. Antenna đối xứng cũng rất quan trọng.



Không đúng cách xây dựng một ăng ten có thể làm cong petalized độ cong phản xạ. Bộ cài đặt nên tầm nhìn dọc theo một cái nhìn bên của phản xạ từ gần xa cạnh viền ăng ten. Nếu vành gần xa của món ăn không xếp hàng song song với nhau sau đó trình cài đặt sẽ cần phải nới lỏng các bu lông giữ cánh hoa lại với nhau và thắt chặt chúng như cách mà phản xạ phù hợp với hình dạng dự định của nhà sản xuất. Một cách khác để phát hiện các sợi dọc là chạy dây qua rim của ăng-ten. Tất cả các chuỗi nhẹ nên liên lạc qua trung tâm của món ăn. Bất kỳ khoảng trống giữa các chuỗi cho thấy một lỗ hổng trong các bề mặt phản xạ.

Tập trung tín hiệu vào Anten



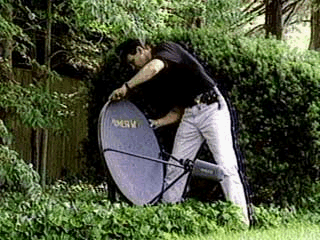

Nguyên tắc thiết kế cơ bản của đường cong hình parabol có thể được kết hợp vào thiết kế ăng-ten trong một loạt các cách khác nhau. Món ăn với một tâm điểm trực tiếp ở phía trước và trung tâm của phản xạ được gọi là ăng-ten tập trung tướng. Thủ tướng Chính phủ tập trung anten dễ dàng để xây dựng và điểm đối với các vệ tinh mong muốn. Có hai nhược điểm thiết kế chính, tuy nhiên: các feedhorn và cơ cấu hỗ trợ ăn chặn một phần của bề mặt phản xạ và feedhorn phải nhìn lại các món ăn ở góc độ như vậy mà nó cũng có thể đánh chặn tiếng ồn từ trái đất "" nóng nằm trực tiếp phía sau phản xạ.

Của feedhorn chiếu sáng của ăng ten phải được suy yếu hoặc giảm dần để giảm thiểu tiếng ồn từ những đóng góp chu vi của món ăn. Điều này cần thiết phải thiết kế để giảm các hành vi tập trung efficiency.Prime ăng ten của ăng ten sử dụng hai loại khác nhau của khung hỗ trợ feedhorn. A ba hoặc bốn chân hỗ trợ cung cấp một cơ cấu hỗ trợ cứng nhắc cho các feedhorn và LNB qua trung tâm của đĩa và ở xa theo quy định của nhà sản xuất. Những bất lợi chính của phương pháp này là nó có cấu trúc có thể khó khăn để làm cho các biến thể nhỏ trong chiều dài tiêu cự, đó là khoảng cách từ trung tâm phản xạ đến môi của nguồn cấp dữ liệu mở.

buttonhook Các cấu trúc thiết kế sử dụng một thành viên hỗ trợ duy nhất cho vị trí LNB và feedhorn. Chân hình ống này thường có thể trượt trong và ngoài của một kẹp hoặc khung ở trung tâm của món ăn, cho phép trình cài đặt để tinh chỉnh tiêu cự. Tuy nhiên, sự hỗ trợ buttonhook có thể không phải luôn luôn vị trí nguồn cấp dữ liệu tại trung tâm chính xác của món ăn, đặc biệt là khi feedhorn là trọng LNBs giảm nhiều. Cơ giới các món ăn có thể kinh nghiệm phong trào feedhorn khi ăng-ten được chuyển từ một trong những vệ tinh tiếp theo; gió nặng cũng có thể tạm thời di chuyển feedhorn xa tập trung của ăng-ten. Guy bộ dây có sẵn trong đó trình cài đặt có thể sử dụng để cung cấp thêm độ bền kết cấu có sự hỗ trợ buttonhook nếu được yêu cầu cho một cài đặt nhất định.

Offset-ăn Anten



Các món ăn của sự lựa chọn thiết kế cho các hệ thống kỹ thuật số DTH nhất được gọi là bù đắp một ăng ten-fed. Ở đây nhà sản xuất sử dụng một khoản nhỏ hơn của cùng một đường cong hình parabol dùng để sản xuất ăng-ten tập trung tố, nhưng với một trục chính ở phía bắc / hướng Nam, và một trục nhỏ nhỏ theo hướng tây đông /. Với thiết kế offset-fed, feedhorn không còn vị trí ở phía trước và trung tâm của phản xạ mà bù đắp vào đáy của món ăn. Tuy nhiên, thức ăn sẽ được đặt trực thuộc Trung ương, nếu chúng ta mở rộng đường cong hình parabol của món ăn bù đắp cho chiều dài đầy đủ của một parabol tập trung tướng. Các thiết kế ăng ten bù đắp cho ăn cung cấp một số lợi thế khác biệt hơn các đối thủ của mình tập trung.

, Không có tắc nghẽn feedhorn, một xem xét quan trọng khi các khẩu độ ăng ten ít hơn một mét đường kính. Hơn nữa, góc bù đắp mà feedhorn các nghiêng lên đối với phản xạ là như vậy mà nếu thức ăn trông trên rim của ăng ten nó sẽ nhìn thấy bầu trời lạnh hơn là trái đất nóng. Do những lợi thế, ăng-ten offset-fed có thể đạt được mức độ hiệu quả cao hơn ăng-ten tập trung tướng nói chung có thể đạt được. Các góc độ nghiêng thấp yêu cầu của anten bù cũng có thể có ích trong các khu khí hậu nhất định. Trong môi trường nhiệt đới hoặc bán nhiệt đới, mưa sẽ không thu thập bên trong phản xạ. Trong khí hậu thời tiết lạnh, tuyết sẽ trượt ra khỏi bề mặt của ăng-ten hơn là tích lũy bên trong phản xạ.

Anten Cassegrain

Các ăng ten cassegrain thường được dùng cho các món ăn quá năm mét đường kính. sử dụng chủ yếu của nó là hạn chế đường lên trạm mặt đất và truyền hình cáp đầu kết thúc. Thiết kế cassegrain hợp thành một phản xạ phụ nhỏ nằm ở phía trước và trung tâm của món ăn. Các phản xạ phụ deflects các sóng viba trở lại trung tâm của các phản xạ, nơi feedhorn thực sự là gắn kết. Cũng giống như các món ăn tập trung tướng, các ăng ten của cassegrain xem của vệ tinh là một phần che khuất, trong trường hợp này do các phản xạ phụ.

Tuy nhiên, khi đường kính của món ăn vượt quá 5m, tỷ lệ nghẽn thực sự là khá nhỏ. Điều này loại ăng ten có được hiệu quả cao hơn bởi vì feedhorn trông lên bầu trời lạnh và các taper chiếu sáng cần thiết là giảm. Các dung sai chế tạo chính xác để thực hiện phương pháp này phản xạ kép, tuy nhiên, làm tăng chi phí sản xuất và tăng thêm sự phức tạp cho quá trình cài đặt.



Anten cầu

Việc thiết kế ăng ten hình cầu tạo ra nhiều điểm tiêu cự nằm ở phía trước và trung tâm của phản xạ, một cho mỗi vệ tinh có sẵn. Độ cong của gương là như vậy mà nếu kéo dài nó ra nước ngoài đủ xa dọc hai trục nó sẽ trở thành một hình cầu. ăng-ten cầu chủ yếu được sử dụng cho thương mại SMATV và cài đặt cáp, nơi khách hàng đồng thời mong muốn nhận được nhiều vệ tinh với một món ăn duy nhất. Những vệ tinh phải được trong vòng + / - 20 độ của trục đối xứng phản xạ.

Mảng phẳng



Một số hệ thống DTH kỹ thuật số tại Nhật Bản và các nơi khác đã được bầu vào sử dụng một thiết kế ăng-ten thay thế được gọi là các mảng phẳng. Các ăng-ten phẳng không dựa trên các nguyên tắc phản xạ được sử dụng bởi tất cả các món ăn parabol. Vì vậy không cần phải feedhorn. Thay vào đó một mạng lưới các yếu tố nhỏ được nhúng vào bề mặt của anten. Những yếu tố này có kích thước và hình dạng nguyên nhân khiến chúng để cộng hưởng với các tín hiệu vi sóng đến. A của spider web của dòng nguồn cấp dữ liệu được sử dụng để kết nối tất cả các yếu tố cộng hưởng theo cách thức mà tín hiệu đóng góp của họ là tất cả các kết hợp trong giai đoạn tại một nhà ga duy nhất nằm ở trung tâm của mảng mà kết nối trực tiếp đến LNB đó.

Phẳng mảng là tương đối đơn giản: không có feedhorn và LNB nằm ở phía sau của ăng ten ra khỏi cảnh. Vì các ăng-ten được nhất luôn dành riêng cho việc tiếp nhận của một vệ tinh duy nhất hoặc chòm sao vệ tinh collocated, họ có thể được gắn vào một vị trí cố định trên một bức tường bên ngoài hoặc trên tầng thượng. Một trong những bất lợi chính của các mảng phẳng được giới hạn băng thông tần số của nó đó là khoảng 500 MHz. Ăng ten parabol, tuy nhiên, có một băng thông rộng; một món ăn duy nhất, ví dụ, có thể được sử dụng để nhận được S, C, và tín hiệu vệ tinh băng tần Ku. Một bất lợi của các mảng phẳng là chi phí xây dựng cao: hơn bốn lần chi phí sản xuất một feedhorn và phản xạ parabol với các đặc tính khuếch đại tín hiệu tương đương.

Antenna Gain và G / T

Việc đạt được của một ăng ten vệ tinh là đo khả năng khuếch đại tín hiệu lò vi sóng đến. Gain, được thể hiện trong decibel, hoặc dB, chủ yếu là một chức năng của ăng ten thu khu vực hoặc khẩu độ: độ mở lớn hơn các ăng ten, đạt được càng cao ăng ten. Gain cũng là trực tiếp liên quan đến độ rộng chùm tia ăng ten: hành lang hẹp hoặc boresight "" cùng mà ăng ten nhìn lên bầu trời.

Đánh giá hiệu quả của ăng ten là tỷ lệ phần trăm của tín hiệu bắt bởi các phản xạ parabol mà thực sự nhận được feedhorn này. Như chúng ta đã từng thấy, các feed-sừng của chiếu sáng của các phần bên ngoài của món ăn là yếu đi hoặc giảm dần, dẫn chúng tôi đến kết luận rằng đạt được ăng-ten không phải là một yếu tố quan trọng khi nó lần đầu tiên có thể xuất hiện cho được. Các con số cuối cùng bằng khen cho tất cả các ăng-ten nhận được là G / T (phát âm là "G trên T"); đó là, đạt được của ăng ten (ở dB) trừ đi nhiệt độ tiếng ồn của hệ thống tiếp nhận (trong dB). Một C-band điển hình DTH hệ thống sẽ có một G / T khoảng 20 dB / K, trong khi hầu hết các hệ thống băng tần Ku số DTH có một G / T của 12,7 dB / K.

Các tín hiệu vệ tinh mạnh hơn, càng thấp G / T giá trị mà sẽ được cần thiết ở các hệ thống nhận được xuống trên giá trị tiếng ồn ground.The (T) chủ yếu đến từ hai nguồn. Tiếng ồn ăng-ten là một chức năng của số lượng tiếng ồn mà feedhorn nhìn thấy như là nó trông trên rim ăng ten hướng về trái đất nóng (trong đó có một nhiệt độ tiếng ồn của 290 K). Antenna tiếng ồn thường khoảng từ 30 đến 50 K.

Đóng góp tiếng ồn của mạch nội bộ của LNB là nguồn lớn khác quan tâm. C-band LNB hiệu suất hiện nay thấp khoảng 20 K. Nếu chúng tôi thêm một ăng ten / nguồn cấp dữ liệu tiếng ồn của 40 K để LNB tiếng ồn của 35 K = 75 K. Mười lần lôgarit của 75 K bằng một T () của 18,8 dB. Một điển hình có đường kính 1.8m C-band sẽ sản xuất một ăng-ten thu được là 38 dB. Vì vậy, G / T của hệ thống mô tả ở trên sẽ là (G) 38 dB trừ (T) bằng 18,8 19,2 dB / K.

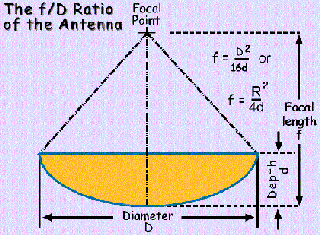

Deep so với nông Dishes




Các tham số của đường cong hình parabol rằng các nhà thiết kế lựa chọn ăng ten có thể được điều chỉnh để tạo ra một loạt các tiêu cự để ăng ten đường kính (f / D) giá trị. Ăng ten có một f / D lớn hơn 0,38 được cho là nông cạn, trong khi các món ăn sẽ là f / D ít hơn 0,33 được cho là deep.Although lâu dài tiêu cự bằng cách thiết kế dành món ăn cạn tăng khả năng của feedhorn để bôi lên toàn bộ bề mặt phản xạ, chúng tôi đã thấy rằng có những khác biệt khó khăn để làm điều này.

Hơn nữa, tiếng ồn ăng ten tăng lên khi tăng độ cao ăng ten. Nông món ăn là dễ bị chặn trái đất tiếng ồn khi chỉ ở góc độ cao thấp. Cuối cùng, các món ăn cạn là dễ bị can thiệp chọn lên mặt đất từ các trạm tiếp sức vi sóng. Các món ăn sâu nghề tắt để đạt được thấp hơn ăng-ten tiếng ồn hiệu suất.

Thiết kế sâu món ăn là một thay thế hấp dẫn cho các địa điểm có tiềm năng có thể gặp vấn đề can thiệp lúc cài đặt trên đất liền hoặc có yêu cầu thấp góc độ cao ăng ten. Các món ăn sâu, vị trí thiết kế feedhorn tương đối gần với mép của phản xạ. Vì vậy các món ăn sâu có một khả năng lớn hơn để che chắn các feedhorn từ các nguồn tiềm năng TI. Tuy nhiên, feedhorn như vậy là gần với phản xạ mà nó có thể không bôi lên toàn bộ bề mặt.

Antenna Side thùy bác bỏ

Các chất nổ trên toàn thế giới tăng trưởng viễn thông vệ tinh là khoảng cách dẫn đến gần hơn giữa các vệ tinh trên quỹ đạo địa tĩnh. Hơn nữa, các vệ tinh mới nhất là rất truyền các tín hiệu cao cấp hơn bao giờ hết. Cả hai hành động phát triển để tăng khả năng can thiệp từ vệ tinh gần đó hoặc liền kề. Các ăng ten parabol hoàn hảo sẽ chỉ nhận được tín hiệu từ các vệ tinh mà ở đó nó đã được chỉ ra trong khi từ chối tất cả các tín hiệu đến từ hướng khác.

Trong thế giới thực, tuy nhiên, mỗi thiết kế ăng-ten sẽ sản xuất một chùm chính dọc theo trục đối xứng cũng như các dầm của cường độ thấp hơn mà nhìn ra ở góc lân cận. Những chùm cường độ thấp hơn được gọi là "sidelobes". Mục tiêu của tất cả các nhà sản xuất ăng ten truyền hình vệ tinh là giảm được các sidelobes đến mức có lúc tối thiểu là 15 dB dưới mức đạt được của thùy chính. Đây là cấp độ của sự suy giảm sidelobe thường là đủ để ngăn chặn vệ tinh lân cận từ gây nhiễu sóng cho các vệ tinh tiếp nhận mong muốn.

Các vị trí off trục sidelobe mỗi một chức năng của đường kính ăng ten và tần số tín hiệu. Bộ cài đặt do đó có thể chọn một ăng-ten đó là đủ lớn để đưa các vệ tinh lân cận trong null "đầu tiên" của ăng ten tiếp nhận mô hình hoặc sử dụng một ăng ten trong đó có một sidelobe mà ít nhất là -15 dB xuống từ chùm tia chính.

Ăng ten gắn kết

Các thép gắn kết và mang hỗ trợ các phản xạ ăng ten phải có khả năng duy trì một vị trí chính xác một lần boresighted lên vệ tinh mong muốn. Một lệch chi tiết của gắn kết của ít nhất là hai inch có thể làm cho sự khác biệt giữa thu truyền hình hoàn hảo và tiếp nhận không có ở tất cả. Bộ cài đặt nên kiểm tra độ bền của gắn kết bởi nắm mép và nhẹ nhàng lắc nó để xem nếu có bất kỳ chơi "" như gió hoặc mưa bão có thể đẩy các món ăn tắt của boresight, gây ra nhận thất thường.

Tất cả gắn kết hợp điều chỉnh cho phép trình cài đặt để chỉ các món ăn tại các vệ tinh mong muốn. Kỹ thuật số DTH anten thường có những gì được biết đến như là một gắn kết cố định đã được điều chỉnh một lần tại thời điểm cài đặt và sau đó còn lại một mình sau đó. Việc gắn kết cố định đã thiết lập riêng cho các góc phương vị yêu cầu (la bàn mang sửa chữa ở phía bắc đúng) và độ cao (góc mà phản xạ nghiêng lên bầu trời). DTH có động cơ phải xoay ăng ten trong một vòng cung mà bắt chước cong của vòng cung địa tĩnh, nơi tất cả các vệ tinh được đặt.

Một hình thức sửa đổi của vùng cực gắn kết được sử dụng bởi các nhà thiên văn trên kính viễn vọng của họ được sử dụng để đạt được điều này có hiệu lực. Trục của các sửa đổi cực gắn kết phải được liên kết với trục của trái đất quay một góc tương ứng với vĩ độ của các trang web nhận được. Theo dõi chính xác của hồ quang địa tĩnh cũng đòi hỏi một sự điều chỉnh bị từ chối rằng các ăng ten nghiêng xuống nhẹ theo hướng vòng cung địa tĩnh. Điều này sửa đổi để gắn kết các vùng cực là cần thiết vì sự gần gũi tương đối của các vệ tinh so với các ngôi sao mà các nhà thiên văn xem với kính viễn vọng cực gắn kết.

dịch từ google


dfasds vcvcx
Về Đầu Trang Go down
http://www.diendanvetinh.com.vn
phongvu
Thành viên tích cực
Thành viên tích cực


Tổng số bài gửi : 56
Ngày gia nhập : 16/04/2010

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-06-09, 6:51 pm

xin diễn đàn chỉ giáo ; có cách nào để chế lại lnb ku để thu băng C không ạ . em thích thu băng c mà không mua được lnb c các bác ạ!
Về Đầu Trang Go down
lnb01
Moderators
Moderators


Tên Thật : Trường
Tổng số bài gửi : 1078
Ngày gia nhập : 09/06/2010
Tuổi : 29
Đang sống tại : Đắk Lắk
Làm việc tại : Paraside
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-06-09, 8:29 pm

mình thấy không có cách độ LNB Ku nào lên C hiệu quả và kinh tế cả. tại giá 2 cái đó chênh lệch giá cũng chỉ vài chục nên không ai làm cả. léng phéng là cháy luôn cái
ku hichic
ăer
Về Đầu Trang Go down
Tuan24
Thành viên nhiệt tình
Thành viên nhiệt tình


Tên Thật : Lê Hồng Tuân
Tổng số bài gửi : 255
Ngày gia nhập : 19/07/2010
Tuổi : 22
Đang sống tại : Hà Nội
Làm việc tại : Hà Nội
Giới tính : Nam

Bài gửiTiêu đề: 01674314976   2010-08-03, 2:08 pm

Em cũng đang định hỏi các anh đây. Em đã làm cd gắn xung quanh chảo. Cách này rất hiệu quả, đơn giản. Nhưng độ bền không cao. Em đã thử làm kênh thuần việt 92% các ah có tinh ko. Mà em đã độn 3 lớp đĩa rồi đó. Nhưng chỉ sau một cơn bão là tan tác. Anh nào đã từng làm bằng vật liệu dì thì bật mí đi.
Về Đầu Trang Go down
canvtv
___
___


Tên Thật : Vũ Như Cẫn
Tổng số bài gửi : 1454
Ngày gia nhập : 02/08/2010
Tuổi : 46
Làm việc tại : BRT - Phone, Sekong, Laos
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2010-08-24, 2:36 pm

Tuan24 đã viết:
Em cũng đang định hỏi các anh đây. Em đã làm cd gắn xung quanh chảo. Cách này rất hiệu quả, đơn giản. Nhưng độ bền không cao. Em đã thử làm kênh thuần việt 92% các ah có tinh ko. Mà em đã độn 3 lớp đĩa rồi đó. Nhưng chỉ sau một cơn bão là tan tác. Anh nào đã từng làm bằng vật liệu dì thì bật mí đi.

nối thêm vào xung quanh cái chảo bằng tôn phẳng xem co đẹp và bên hơn không
Về Đầu Trang Go down
tbsat
Thành viên tích cực
Thành viên tích cực


Tên Thật : Đào Ngọc Sắc
Tổng số bài gửi : 143
Ngày gia nhập : 26/11/2012
Tuổi : 34
Đang sống tại : Thái Bình
Làm việc tại : Thái Bình
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-01, 12:41 pm

Em định đem cái chảo 65 ra rồi nối thêm cho nó một vành tôn nữa cho nó đủ >75 vậy cái cần LNB có phải chỉnh sửa thế nào các bác!
Về Đầu Trang Go down
thaichieucm92
Thành viên tích cực
Thành viên tích cực


Tên Thật : Huỳnh Thái Chiều
Tổng số bài gửi : 142
Ngày gia nhập : 10/05/2012
Tuổi : 23
Đang sống tại : Cà Mau
Làm việc tại : Cà Mau
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-01, 2:12 pm

CD thì mình biết rồi thế còn tôn có phải là tôn lợp nhà không? Tôn bê tông hay kẽm vậy ạ??
Về Đầu Trang Go down
tbsat
Thành viên tích cực
Thành viên tích cực


Tên Thật : Đào Ngọc Sắc
Tổng số bài gửi : 143
Ngày gia nhập : 26/11/2012
Tuổi : 34
Đang sống tại : Thái Bình
Làm việc tại : Thái Bình
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-01, 7:33 pm

thaichieucm92 đã viết:
CD thì mình biết rồi thế còn tôn có phải là tôn lợp nhà không? Tôn bê tông hay kẽm vậy ạ??
Mình định dùng loại tôn mỏng mà người ta hay dùng đóng tủ.
Về Đầu Trang Go down
boy_binhlieu
Thành viên chính thức
Thành viên chính thức


Tên Thật : Truong
Tổng số bài gửi : 38
Ngày gia nhập : 30/05/2011
Tuổi : 30
Đang sống tại : Quảng Ninh
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-01, 11:30 pm

muốn tự làm 1 cái cbeam mà nghe chừng khó quá nhỉ
Về Đầu Trang Go down
giotdang208
Thành viên nhiệt tình
Thành viên nhiệt tình


Tên Thật : Phong Hoàng
Tổng số bài gửi : 296
Ngày gia nhập : 12/11/2011
Tuổi : 27
Đang sống tại : Bình Dương
Làm việc tại : XN xử lý chất thải Nam Bình Dương - BIWASE
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-02, 12:14 pm

boy_binhlieu đã viết:
muốn tự làm 1 cái cbeam mà nghe chừng khó quá nhỉ

Làm C beam được là tự phát sóng luôn...hihi, các bác cứ thử, em làm cái 1m5, thu Vinasat 1 C band thì chỉ có 10%, chưa thử quả khác..
Về Đầu Trang Go down
minhngoc_optical
Thành viên chính thức
Thành viên chính thức


Tên Thật : Bùi Văn Đô
Tổng số bài gửi : 38
Ngày gia nhập : 26/08/2012
Tuổi : 25
Đang sống tại : Lạng Sơn
Làm việc tại : Hữu Lũng - Lạng Sơn
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-02, 12:53 pm

Tuan24 đã viết:
Em cũng đang định hỏi các anh đây. Em đã làm cd gắn xung quanh chảo. Cách này rất hiệu quả, đơn giản. Nhưng độ bền không cao. Em đã thử làm kênh thuần việt 92% các ah có tinh ko. Mà em đã độn 3 lớp đĩa rồi đó. Nhưng chỉ sau một cơn bão là tan tác. Anh nào đã từng làm bằng vật liệu dì thì bật mí đi.
Theo mình thì nếu ghép đĩa CD vào thì rất mất thời gian... Sao bạn ko thử bằng vật liệu decan phản quang xem sao???
Về Đầu Trang Go down
leanhnghi
Thành viên tích cực
Thành viên tích cực


Tên Thật : Nguyễn Trọng Lễ
Tổng số bài gửi : 136
Ngày gia nhập : 13/06/2012
Tuổi : 31
Đang sống tại : Bình Thuận
Làm việc tại : Bàu Hàm II - Thống Nhất - Đồng Nai
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-02, 7:25 pm

Cac bac lam gi ma kho vay. muon co chao C Band thi lien he voi minh nha.1.5m 1.35m minh co tat. lien he so 0934172902. Sorry minh online bang dien thoai nen ko viet dau duoc
ĐỀ NGHỊ LẦN SAO GỎ CHỮ VIỆT CÓ DẤU NẾU KHÔNG BỊ DELETE.tôi củng on= dt đây;
(QUẢN LÝ VIÊN)
Về Đầu Trang Go down
thanhcoi
Thành viên tích cực
Thành viên tích cực


Tên Thật : Nguyễn Đức Thanh
Tổng số bài gửi : 83
Ngày gia nhập : 07/05/2010
Tuổi : 31
Đang sống tại : Nam Định
Làm việc tại : Mái nhà
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-03, 7:02 pm

leanhnghi đã viết:
Cac bac lam gi ma kho vay. muon co chao C Band thi lien he voi minh nha.1.5m 1.35m minh co tat. lien he so 0934172902. Sorry minh online bang dien thoai nen ko viet dau duoc
Hi với anh em đam mê công nghệ thì việc tự chế sẽ có ý nghĩa hơn là mua sẵn có thể thời gian tiền bạc công sức bỏ ra để chế một cái chảo còn nhiều hơn là mua mới nhưng với người có niềm đam mê công nghệ thì tự tay làm 1 chiếc chảo không giống ai và không đụng hàng làm cho mình hứng thú hơn. Mà bác kinh doanh thì báo cho anh em cái giá nhỉ 1,5m là bao nhiu và 1,8m là bao nhiu giá đã có LNB chưa?
Về Đầu Trang Go down
tbsat
Thành viên tích cực
Thành viên tích cực


Tên Thật : Đào Ngọc Sắc
Tổng số bài gửi : 143
Ngày gia nhập : 26/11/2012
Tuổi : 34
Đang sống tại : Thái Bình
Làm việc tại : Thái Bình
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-03, 8:29 pm

Nói thì dễ, nhưng phải làm thử thì mới biết được chất lượng của chảo ra làm sao. Mình nghiên cứu từ công thức tính độ lõm của chảo Parablo(d bằng D bình phương chia cho 16F), thì các thông số kỹ thuật làm chảo đã nắm vững rồi.
Tuy nhiên còn có mấy cái chưa có kinh nghiệm. Ví như dùng tôn, lưới bao nhiêu thì cho hiểu quả phản xạ sóng cao nhất.
Có một chi tiết khá hay, đó là chảo có độ lõm như thế nào thì chuẩn. Theo mình thấy thì phần lớn chảo chuẩn trên thị trường thì đều có tỉ lệ D/F=0.379 (gần bằng O.38). Từ tỉ lệ này dựa trên công thức d=(D*D)/16F sẽ tính ra được chảo có đường kính bao nhiêu thì cần độ lõm chuẩn là bao nhiêu. Ví dụ làm cái chảo 0.9 mét thì độ lõm chuẩn là 0.15 m. Tất nhiên nếu mình cho độ lõm là 0.1 mét cũng chẳng sao, lúc đó tiêu cự (điểm đặt LNB) sẽ khác đi.
Mình thích bắt nhòm Ku Đông Bắc Á trên quả NSS11, nhưng chỉ có cái chảo K+,bắt sóng không xem được. Nay muốn chế cái chảo tôn parabol 90cm dùng để bắt Ku Band liệu có được không? Bác nào làm vậy chưa?
Về Đầu Trang Go down
quang_tu
Super Moderators cấp 1
Super Moderators cấp 1


Tên Thật : Nguyễn Quang Tứ
Tổng số bài gửi : 1977
Ngày gia nhập : 15/04/2011
Tuổi : 54
Đang sống tại : Gia Lai
Làm việc tại : Ankhê- Gialai
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-04, 12:19 am

_
tbsat đã viết:
Nói thì dễ, nhưng phải làm thử thì mới biết được chất lượng của chảo ra làm sao. Mình nghiên cứu từ công thức tính độ lõm của chảo Parablo(d bằng D bình phương chia cho 16F), thì các thông số kỹ thuật làm chảo đã nắm vững rồi.
Tuy nhiên còn có mấy cái chưa có kinh nghiệm. Ví như dùng tôn, lưới bao nhiêu thì cho hiểu quả phản xạ sóng cao nhất.
Có một chi tiết khá hay, đó là chảo có độ lõm như thế nào thì chuẩn. Theo mình thấy thì phần lớn chảo chuẩn trên thị trường thì đều có tỉ lệ D/F=0.379 (gần bằng O.38). Từ tỉ lệ này dựa trên công thức d=(D*D)/16F sẽ tính ra được chảo có đường kính bao nhiêu thì _cần độ lõm chuẩn là bao nhiêu. Ví dụ làm cái chảo 0.9 mét thì độ lõm chuẩn là 0.15 m. Tất nhiên nếu mình cho độ lõm là 0.1 mét cũng chẳng sao, lúc đó tiêu cự (điểm đặt LNB) sẽ khác đi.
Mình thích bắt nhòm Ku Đông Bắc Á trên quả NSS11, nhưng chỉ có cái chảo K ,bắt sóng không xem được. Nay muốn chế cái chảo tôn parabol 90cm dùng để bắt Ku Band liệu có được không? Bác nào làm vậy chưa?

_ Chuyện dùng tôn: Thì tốt nhất có tôn nhôm ,còn không có thì dùng tôn mỏng nào cũng được cái quang trọng nhất là lợp sao cho cong lõm đều .Thường thì 1m5, 1m65 lợp tôn cũng được .Nhưng 1m8 trở lên nên lợp lưới cho nhẹ và không bị gió cản nhẹ dễ di chuyển ,thao tác dò .1m8 trở lên lợp tôn bị gió quật ngã nếu chân không gia cố chặt ( Bác Trungkiên sém bị cái 1m8 cuốn rơi xuống đất ,BácBuiduyton -2m4 bị gió quật làm cong quẹo bỏ của !).

_ chuyện dùng lưới : Nên dùng lưới ruồi (ảnh dưới) ,lỗ nhỏ ,mắt dày ,tạo nhiều tia sóng hội tụ đến LNB hơn . Lưới thưa thì tín hiệu dội sẽ ít hơn.

_ chảo KU 90 : Nói chung cần gò uốn độ lõm có độ chính xác cao ( cban có sai số nhiều còn được ,chứ ku ban sai số như cband thì coi chừng bỏ của !). ae trên d đ chưa ai làm chảo ku 90. Tốt nhất đo lấy độ lõm cái chảo rin 90 rồi làm theo .


- Vấn đề độ lõm : chảo C ban thì độ lõm nên làm -sai số từ 1-3cm thôi ,chứ sai số cỡ 10cm thì độ hội tụ sóng tại tiêu điểm sẽ rất thấp .(kinh nghiệm cái chảo lưới nhà 1m8,do làm sai số đến 10cm kết quả sóng rất thấp không đủ lên hình ,phải tháo ra gò uốn các kèo cho đủ độ lõm sau đó ráp lại mới xài được ! )
Chữ ký của quang_tu




gmail: [You must be registered and logged in to see this link.].


yahoo:NGUYENQUANGTU54.

skype:NGUYENQUANGTU62.


Về Đầu Trang Go down
tbsat
Thành viên tích cực
Thành viên tích cực


Tên Thật : Đào Ngọc Sắc
Tổng số bài gửi : 143
Ngày gia nhập : 26/11/2012
Tuổi : 34
Đang sống tại : Thái Bình
Làm việc tại : Thái Bình
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-02-04, 12:54 pm

Hiện tại em đang tiến hành chuẩn bị tôn và sắt làm rồi, ngày mai được nghỉ tết ở công ty về quê là em làm luôn. Chắc tết này em bận mấy ngày loay hoay với cái chảo này các bác ạ!
Về Đầu Trang Go down
Lambn
Thành viên tích cực
Thành viên tích cực


Tên Thật : Lâm
Tổng số bài gửi : 78
Ngày gia nhập : 28/12/2010
Tuổi : 26
Làm việc tại : Bắc Ninh
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-03-03, 7:05 pm

Anh Quang Tu ơi...em định lắp chảo 2,4m thì độ sâu của nó bao nhiêu thì chuẩn ạ? và khoảng cách từ tâm đến LNB là bao nhiêu? hjhj giúp em với

Vào cái line này sẽ có bản vẽ ,cứ theo chuẩn đó mà thi công :

[You must be registered and logged in to see this link.]

Trong quá trình Chuẩn bị và thi công có khó khăn gì thì hỏi tiếp ae sẽ giúp !

Thôi có khi em chỉ làm 1,8m thui, quả 2.4m chắc to quá em ko đỡ được...giúp em cái bản vẽ và thông số nha...em đang muốn làm lắm rùi
Về Đầu Trang Go down
cuong995_qb
Thành viên nhiệt tình
Thành viên nhiệt tình


Tên Thật : NGUYỄN MẠNH CƯỜNG
Tổng số bài gửi : 213
Ngày gia nhập : 29/07/2011
Tuổi : 21
Đang sống tại : Quảng Bình
Làm việc tại : LỘC NINH-ĐỒNG HỚI-QUẢNG BÌNH
Giới tính : Nam

Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   2013-04-30, 8:06 am

Em tìm thấy 1 số bức ảnh gắn thêm tấm tôn trên chảo C-band của mấy người Indo
[img] [/img]
Về Đầu Trang Go down
Sponsored content




Bài gửiTiêu đề: Re: tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band   Today at 6:37 pm

Về Đầu Trang Go down


tự chế chảo C-band hoặc "độ" từ chảo ku thành chảo lớn để thu c band

Xem chủ đề cũ hơn Xem chủ đề mới hơn Về Đầu Trang
Trang 1 trong tổng số 1 trang

 Similar topics

-
» Vệ tinh vinasat 1 ( C-band )-Ảnh hướng dẫn dò tìm .
» Mua Chảo band-c 1m6 củ
» kinh nghiệm xoay c-band
» Chảo C Band 1m8 phiên bản đầu tiên của em xin được share
» LNB C-Band bị sét đánh

Permissions in this forum:Bạn không có quyền trả lời bài viết
 :: Kinh nghiệm & Sửa chữa :: kinh nghiệm và sửa chữa-
Free forum | © phpBB | Free forum support | Liên hệ | Report an abuse | Create a blog
