Bài gửiTiêu đề: lắp chảo c band xoay   2012-07-14, 4:00 pm


tình hình là sau nhiều năm chơi chảo c band,em có chút ít kinh nghiệm xin chia sẻ với các bác
có rất nhiều anh em chưa biết cách lắp,và nguyên lý hoạt động.nhiều chảo c lắp cố định không
lắp xoay nên rất là bất tiện
đây là hình ảnh minh hoạ




khâu dựng chân chảo vô cùng quan trọng,phải đặt chân thẳng lấy thước livo xây dựng đo 3 hướng
để khi chảo qoay về đông hoặc tây sẽ không bị lệch


cái này có thể lắp góc ngẩng tạm thời tuỳ vào mỗi nơi góc ngẩng khác nhau



khâu này không kém phần quan trong.đó chính là lắp lnb .khi lắp để ý cái gáy lnb bao giờ qoay về phía tây bắc
lúc ấy mở lắp ở đầu lnb ra và thấy phân cực ngang nó nằm ngang so với mặt phẳng



khi dựng chảo lên rồi ,để chảo qoay về chính hướng nam có một số nơi hướng nam khác nhau và độ ngẩng khác nhau
lúc này ta chỉnh góc ngẩng dựa vào vệ tinh bên cạnh để lấy tín hiệu.ví dụ aisat5 hoặc asisat 3s tiếp tục chỉnh về phía tây sao cho có tín hiệu lấy quả 78 hoặc 68 làm chuẩn và tiếp tục qoay về phía đông lấy 138,146.166 làm chuẩn sao cho có tín hiệu là được ,khi cả hai phía đều được lúc này ta lắp ác tua và phải đặt giới hạn cho nó giới hạn đông,giới hạn tây như nhà em đặt giới hạn tây là quả 66 .còn giới hạn đông là 166 .tuỳ theo ác tua 18hay 24 inh mà dùng

đây là chút ít kinh nghiệm của em,có gì các bác bổ xung em nhé










Về Đầu Trang Go down
sonvtpt
Thành viên nhiệt tình
Thành viên nhiệt tình


Tổng số bài gửi : 192
Ngày gia nhập : 09/01/2011
Làm việc tại : Thành phố bụi

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-07-14, 5:57 pm

Cảm ơn bác chia sẻ. Chờ hàng Actuator và Positioner về em sẽ tham khảo để lắp cho cái C-band của em.
Về Đầu Trang Go down
M.Dien
Super Moderators cấp 3
Super Moderators cấp 3


Tổng số bài gửi : 745
Ngày gia nhập : 08/03/2010
Tuổi : 34
Làm việc tại : Uông Bí - Quảng Ninh
Giới tính : Nam

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-07-14, 10:49 pm

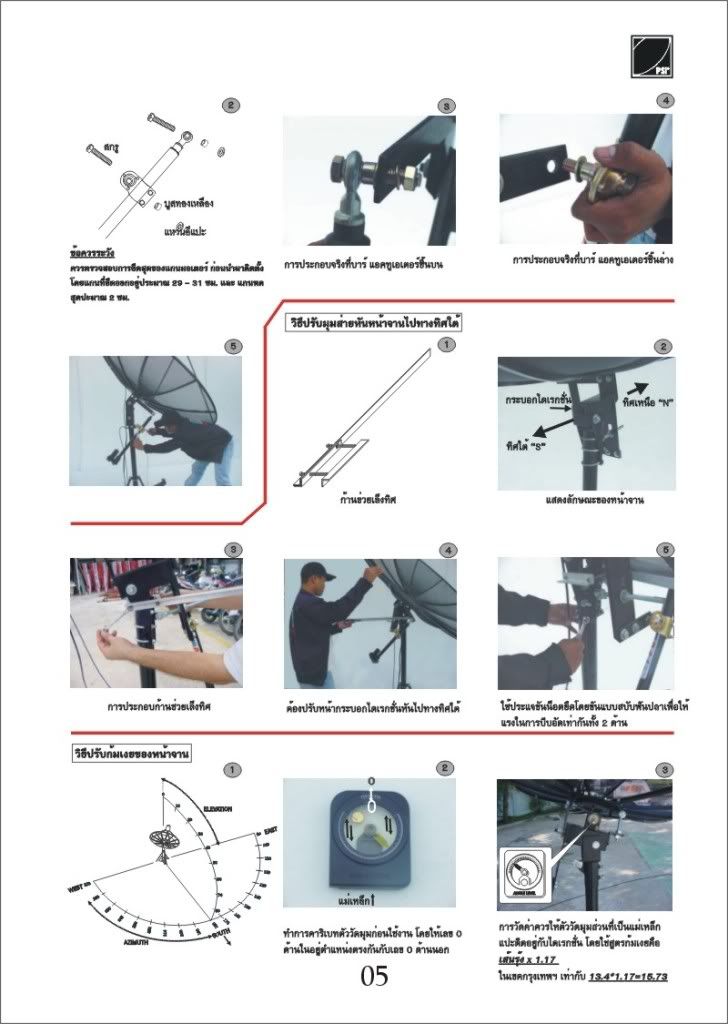

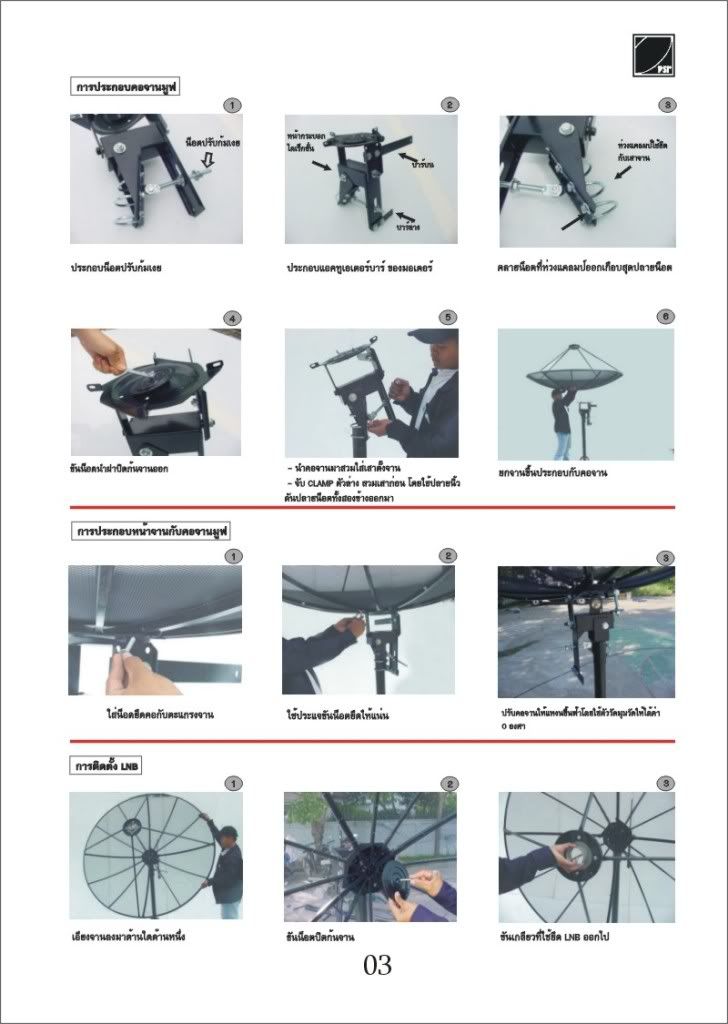

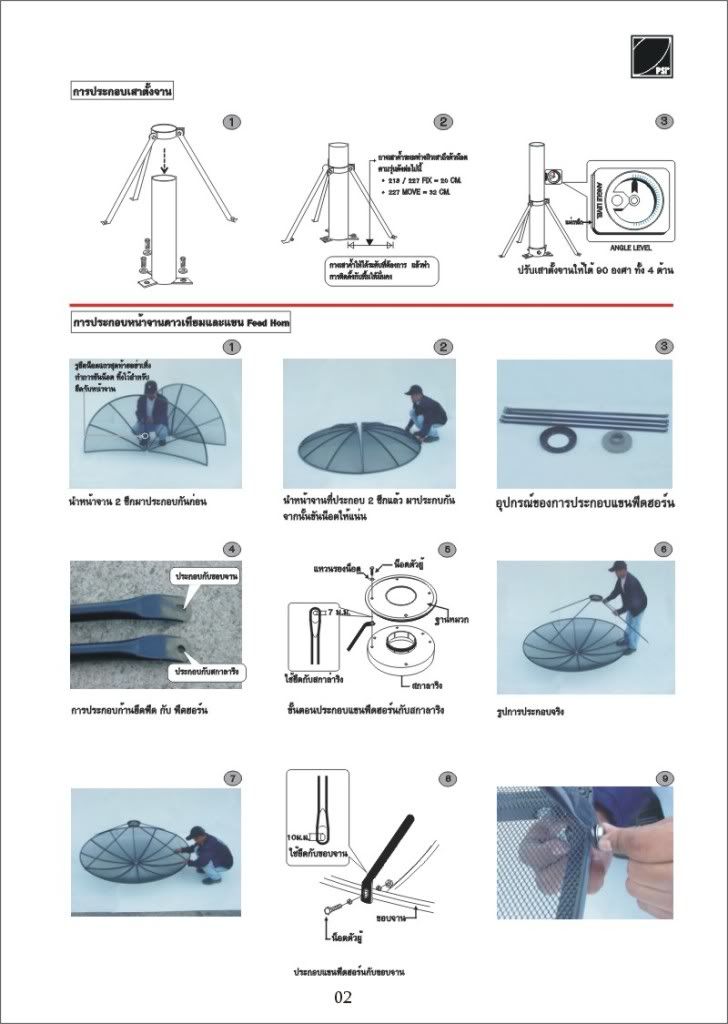

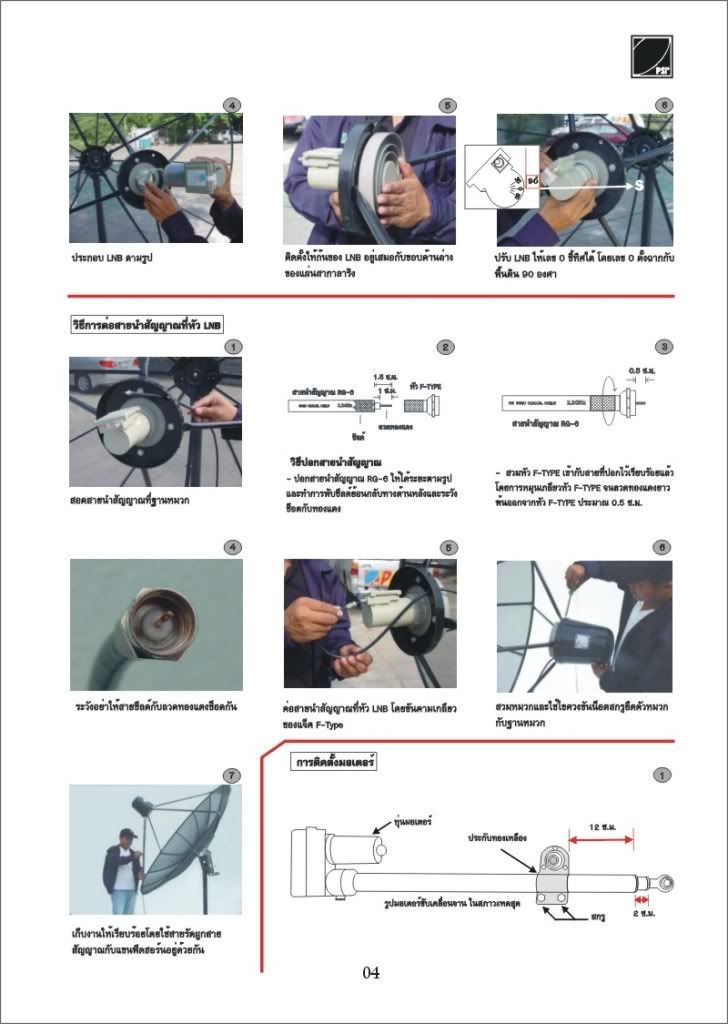

Hay đấy, bác Thịnh có bài hướng dẫn khá chi tiết nhưng tiếc là tiếng Thái.
Thực tế ở VN có ít người chơi chảo kiểu đó, không biết họ ngại chơi vì chi phí nó cao hay vì họ chưa hiểu hết tác dụng của chảo quay.
Nếu ai đã từng lắp chảo C thu nhiều quả khác nhau thì sẽ hiểu được nguyên lí hoạt động của nó.
Nói đơn giản về cách lắp đặt là:
Khi lắp thì cần lắp chính nam ( 180*) và có góc ngẩng cao nhất ( góc ngẩng của quả vệ tinh nào đó nằm chính nam)
Sau đó tinh chỉnh để thu tốt ở các quả cận tây và cận nam.
Cả 3 vị trí trên có tín hiệu cao nhất tức là đã thu được tất tần tật rồi đấy.
Nhưng để thực sự có chất lượng nhất và tốt nhất thì chảo phải được gắn 2LNB ( 1 C và 1Ku) và gắn 2 mô tơ ( 1 nâng hạ góc ngẩng và 1 quay)
Hi vọng là có nhiều bác cũng muốn dùng chảo kiểu này.
Dùng 1 cái chảo C bất kì cũng có thể chế lại cái khung và gắn mô tơ vào và hoạt động được hết.
Còn mô tơ thì nó cũng rẻ thôi chứ không đến vài trăm $ như các bác nghĩ đâu.
bác Tuấn ( tuantu) có rất nhiều là khác và giá cũng rất rẻ.
Hi vọng trong thời gian tới có nhiều hơn các chảo quay ở VN.
Vài hôm nữa mình cũng sẽ làm 1 cái mô tơ ( quay tay) dài tầm 80 - 90cm cho 1 bác trên diễn đàn, và làm thêm 1 cái khác dài tầm 90cm ( 36 inch) để thay cho cái của mình đang dùng có 18 inch.
Vấn đề là mua đúng loại inox tiện ren dài 1m nhưng trong 1m đó phải có từ 900 -1000 vòng ren, vì con Positioner của mình chỉ đếm tối đa được 1000 vòng. Còn cái quay tay thì không cần nhiều vòng ren quá vì quay sẽ mỏi hết tay đấy.
Khi nào bác kia xong con chảo mô tơ quay tay bác ấy sẽ có hình cho mọi người chiêm ngưỡng.
Về Đầu Trang Go down
amiko
Thành viên tích cực
Thành viên tích cực


Tên Thật : nguyễn thịnh
Tổng số bài gửi : 122
Ngày gia nhập : 21/03/2012
Tuổi : 39
Đang sống tại : Hải Phòng
Làm việc tại : hai phong
Giới tính : Nam

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-07-15, 6:37 pm


đây là một vài hình ảnh, vòng và bệ qoay chế nhà em cho chảo 1,8 thái




còn đây là chế để lắp actua cho góc ngẩng với con 3,2 m







khi nào khởi công em sẽ úp ảnh cho các bác xem ,chinh phục quả 49 e,140,80 vệ tinh của nga

Về Đầu Trang Go down
sonvtpt
Thành viên nhiệt tình
Thành viên nhiệt tình


Tổng số bài gửi : 192
Ngày gia nhập : 09/01/2011
Làm việc tại : Thành phố bụi

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-07-23, 3:20 pm

Em cũng sưu tầm được một số cách chế lắp cho chảo xoay.

Lắp cho chảo 2,4 m:











Dùng cho chảo 3 mét:



Dùng cho một số chảo khác:















Một số loại Actuator (motor)


Positioner (Em tự gọi là Bộ điều khiển, lưu vị trí vệ tinh):









Còn có nhiều phụ kiện về dvbs khác, các bác cứ vào trang web: [You must be registered and logged in to see this link.] có đủ thứ để tham khảo (trang này em seach bằng google ra thôi, có thể các bác biết rồi).
Về Đầu Trang Go down
dovande
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 14
Ngày gia nhập : 14/07/2010

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-07-23, 9:33 pm

đang nghiên cứu làm cái này mà k biết tham khảo ở đâu hihi may mà có bác sonvtpt thank bác nhiều
Về Đầu Trang Go down
amiko
Thành viên tích cực
Thành viên tích cực


Tên Thật : nguyễn thịnh
Tổng số bài gửi : 122
Ngày gia nhập : 21/03/2012
Tuổi : 39
Đang sống tại : Hải Phòng
Làm việc tại : hai phong
Giới tính : Nam

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-08-06, 1:37 pm

đây là tài liệu lắp chảo xoay bằng tiếng anh,em sưu tầm trên mạng mời các bác tham khảo.
có thể tra google dịch cho.
[You must be registered and logged in to see this link.]
Về Đầu Trang Go down
not nhac
Thành viên nhiệt tình
Thành viên nhiệt tình


Tên Thật : Nguyễn Trường Hải
Tổng số bài gửi : 237
Ngày gia nhập : 30/06/2012
Tuổi : 43
Đang sống tại : Đồng Nai
Làm việc tại : Đồng Nai
Giới tính : Nam

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-08-06, 8:42 pm

bác amiko cho em hỏi tí nha . bác làm chảo C bằng lưới gì , lổ lưới mấy mm vậy bác .Em đang nghiên cưu làm 1 em C 2,4m .làm xong òi nhưng tín hiệu chưa cao. bác cho em xin chúc kinh nghiệm . cám ơn bác.
Về Đầu Trang Go down
amiko
Thành viên tích cực
Thành viên tích cực


Tên Thật : nguyễn thịnh
Tổng số bài gửi : 122
Ngày gia nhập : 21/03/2012
Tuổi : 39
Đang sống tại : Hải Phòng
Làm việc tại : hai phong
Giới tính : Nam

Bài gửiTiêu đề: Re: lắp chảo c band xoay   2012-08-11, 8:05 pm

not nhac đã viết:
bác amiko cho em hỏi tí nha . bác làm chảo C bằng lưới gì , lổ lưới mấy mm vậy bác .Em đang nghiên cưu làm 1 em C 2,4m .làm xong òi nhưng tín hiệu chưa cao. bác cho em xin chúc kinh nghiệm . cám ơn bác.

em toàn đi mua cũ lại thôi,em có làm chảo c đâu.chảo này từ thời ananoc cũng mấy chục năm rồi chưa ị
bác khéo tay thật đấy làm chảo 2,4 m như xịn
